Подключение терморегулятора для теплого пола

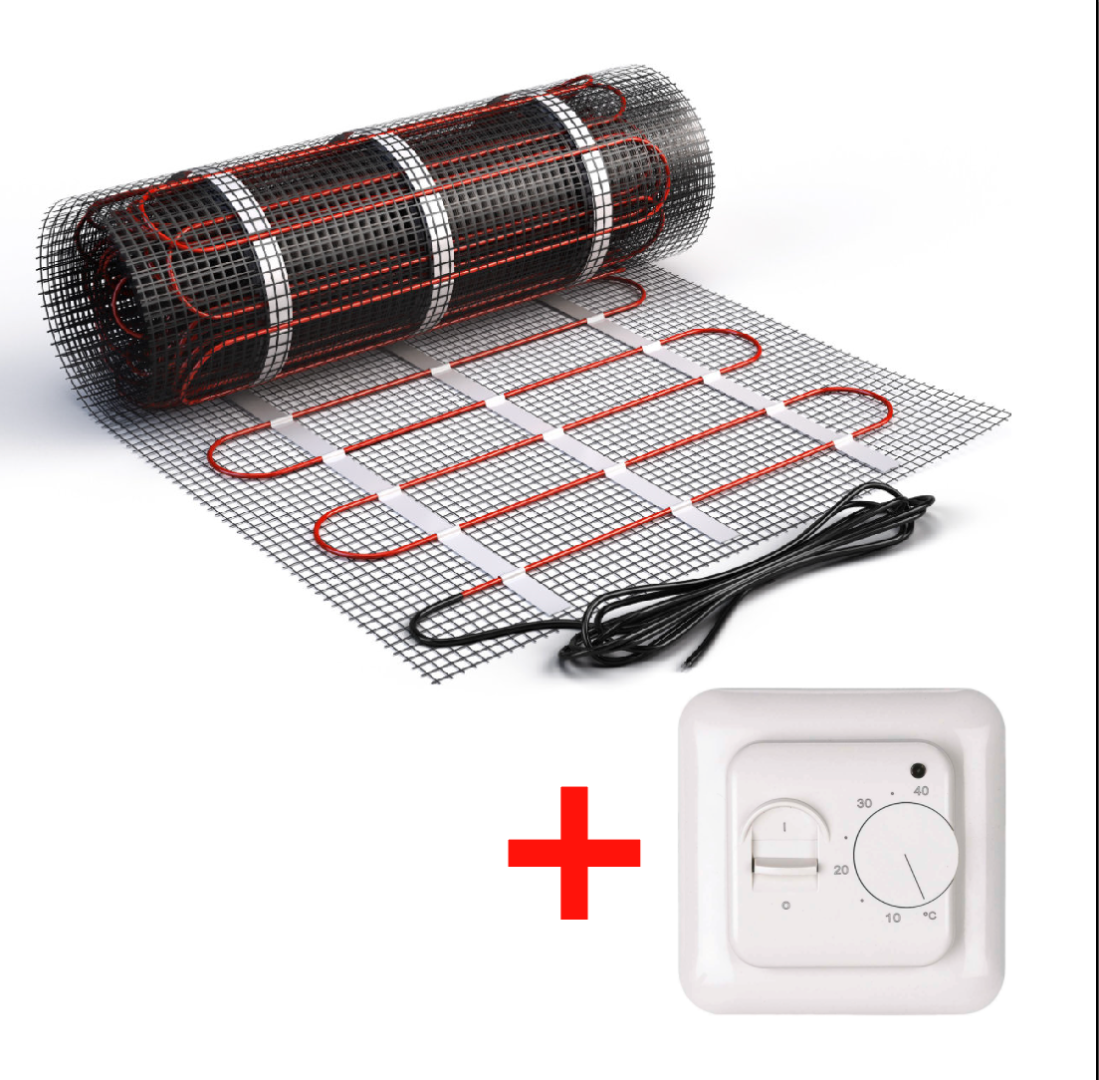

Греющий кабель устанавливается с подключённым к нему терморегулятором для систем теплого пола, который обеспечивает точный контроль над температурой. Он также позволяет значительно экономить средства, которые вы будете тратить на электричество. В сегодняшней статье рассмотрим, что представляет собой терморегулятор, какие бывают разновидности, преимущества и так далее.

Подключение механического терморегулятора для теплого пола — особенности

Обычно терморегуляторы устанавливают для резистивных кабелей, так как они не способны самостоятельно менять интенсивность обогрева в зависимости от условий извне. Однако в ряде случаев регулятор может быть установлен и на саморегулирующийся кабель, особенно если его длина достаточно значительна.

Существует несколько параметров, по которым можно проводить классификацию терморегуляторов. Рассмотрим основные из них, то есть классификации по способу установке (и конструкции), по месту установки и по способу управления.

Классификация по способу установки (конструкции):

• Накладные – наиболее простые в плане устройства. Такой терморегулятор представляет собой один моноблок, в котором находится датчик температуры и термостат. Он устанавливается на сам объект обогрева (трубу, ёмкость и так далее) и поддерживает температуру в автоматическом режиме без возможности пользователю влиять на неё.

• Встраиваемые – встраиваемые терморегуляторы устанавливаются на стену и представляют собой более сложную конструкцию, чем накладные. Чаще всего они применяются для организации системы тёплого пола вместе с резистивными кабелями, которые не обладают возможностью самостоятельно регулировать степень своего нагрева. Внешне датчик имеет квадратную форму, по размеру такой же как розетка. Обладает интерфейсом управления, а датчики находятся не в нём, а на удалении в пространстве обогрева.

• Работающие через розетку – могут подключаться к греющему кабелю различным способом, работают от общей сети через розетку только тогда, когда подключены к ней. Этот вариант подходит людям, которые не хотят возиться с проводкой или подключением новых электроприборов.

• Для помещения – устанавливаются в помещениях, не рассчитаны на сложные условия эксплуатации. Чаще всего имеют пластиковый корпус.

Необходимо понимать, что классификация терморегуляторов для теплого пола по способу управления не является жёсткой, и некоторые типы могут «смешиваться» друг с другом. То есть, например, многие терморегуляторы могут обладать сенсорной программируемой панелью с возможностью дистанционного управления с помощью приложения на телефоне.

Подключение терморегулятора для теплого пола — назначение

Терморегуляторы являются универсальными устройствами, которые подходят для большинства видов теплых полов, в том числе и пленочных или электрических.

К основным функциям можно отнести:

• Регулировка и контроль температуры

• Включение и выключения подогрева по мере того как меняется температура вокруг или остывания самого пола (эффективно для того, чтобы экономить деньги, так как в этом случае кабель нагревает пол не постоянно, а с перерывами).

• Включение экономичного режима – датчики можно настроить таким образом, чтобы они снижали температуру пола в ночное время или периоды длительного отсутствия людей дома.

• Легкое управление температурой – все терморегуляторы оборудованы простыми и наглядными интерфейсами управления, за счет которых вы сможете буквально в два движения установить для себя комфортную температуру в комнате.

Подключение терморегулятора для теплого электрического пола — принцип работы

Сам принцип работы терморегулятора крайне прост, поэтому данные устройства практически никогда не ломаются и не теряют своих функциональных особенностей даже в период очень длительной эксплуатации.

Итак, вся работа основана на принципе замыкания и размыкания электрической цепи – с помощью специальных датчиков терморегулятор определяет температуру, передаёт её на контроллер, и он размыкает электрическую сеть, если нужная температура достигнута. Таким образом нагрев происходит с постоянными остановками, в пульсирующем (цикличном) режиме.

Все терморегуляторы обладают некоторым значением базового отклонения от заданной температуры (называется «гистерезис»). Обычно значение гистерезиса равно 1 градусу Цельсия, однако оно может изменяться в большую или меньшую сторону в различных моделях.

Подключение терморегулятора для теплого пола. Инструкция — по установке

Для того чтобы установить терморегулятор, необходимо выполнить следующую череду действий:

1. Разберите терморегулятор, освободив его переднюю панель и демонтировав опорную пластину.

2. Подготовьте паз в стене для установки устройства.

3. Вставьте в него коробку от терморегулятора и зафиксируйте её винтами.

4. Подведите нагревательный кабель, соедините их согласно схеме подключения.

5. Теперь нужно подсоединить греющий кабель к силовому, затем все подключить к терморегулятору в соответствии с инструкцией к устройству. Убедитесь, что терморегулятор правильно установлен и надлежаще закреплен. Теперь можно приступать к проверке работоспособности всей системы. Если механический терморегулятор для теплого пола с датчиком мгновенно изменяет нагрев кабеля, тогда система работает исправно.

6. Установите обратно переднюю панель, зафиксируйте её.

7. После этого можно тестировать работу терморегулятора - он должен мгновенно и четко откликаться на любые ваши манипуляции с ним.

Для того чтобы обеспечить правильную работу теплого пола, важно подобрать качественный терморегулятор, который будет отвечать всем основным требованиям эксплуатации и безопасности.
