Обогревающий кабель для труб
Если вы владелец частного дома, то наверняка каждую зиму у вас встает вопрос: “Как подготовить водопроводные трубы к морозам?”. Ведь нельзя допускать, чтобы в трубе образовывались ледяные пробки, так как вода при замерзании расширяется, а трубы могут этого не выдержать и лопнуть. Остаться в мороз без отопления и горячей воды перспектива сомнительная. Таких ситуаций нельзя допускать. Мы предлагаем решить проблему замерзающих труб обогревающим кабелем.
При выборе кабеля обратите внимание на мощность. В быту применяются трубы не более 32мм, в таком случае хватит 16 Вт/м. Если труба 50-110мм, то лучше использовать 24 Вт/м.
Обогревающий кабель для труб. Монтаж
Можно воспользоваться услугами специалистов и сэкономить свое время, а можно установить кабель самостоятельно, если ваши умения и силы позволяют.
Преимущество этого способа обогрева в том, что есть возможность поместить проводник снаружи трубы и внутри. Кабель монтируют внутрь в случае, если до трубы сложно добраться или если это труба с питьевой водой. Тогда применяется кабель из материалов для пищевой промышленности - они полностью безвредны для человека и не несут вреда здоровью. У такого проводника должен быть пищевой сертификат, ведь это значит, что его можно использовать в трубу с питьевой водой. В нашем магазине вам свободно предоставят его.
Монтаж не займет много вашего времени, если вкратце, то при монтаже снаружи трубы нужно приклеить кабель к трубе и утеплить его; если внутри, то вводим кабель, герметизируем место ввода и ставим теплоизоляцию.
Обогревающий кабель для труб. Инструкция — по монтажу
Подготовительные работы.
1. Проведите осмотр трубы, которую будете обогревать. При наличии ржавчины или других повреждений сначала устраните их.
2. Кабель тоже подготовить, а именно - выполнить концевую заделку. Берете кабель, к которому ничего не должно подключаться, убираете защитный слой, подрезаете его “лесенкой” и изолируете термоусаживающейся трубкой.

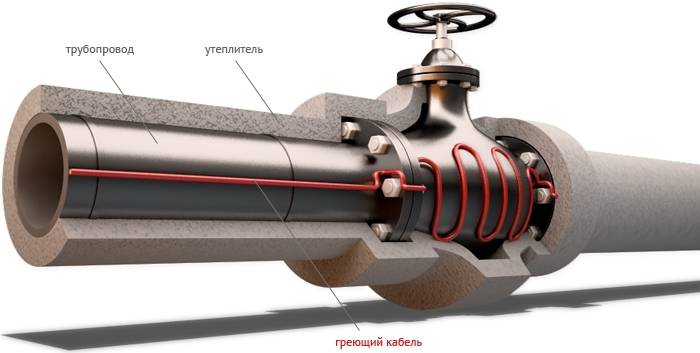

Крепление кабельной системы на внешней стороны трубы.
1. Выберите способ крепления:
а) Располагая проводник прямолинейно, параллельно трубе.
б) Располагая 2 жилы прямолинейно, параллельно друг другу и трубе.
в) Обвивая кабель вокруг трубы с установленным шагом, но расход материала будет больше.
Рекомендуем использовать данную таблицу:
Шаг навивки |
Диаметр трубы |
мм |
дюйм |
25 |
1 |
50 |
2 |
100 |
4 |
200 |
8 |
в) Имитация волны. Этот способ подходит далеко не всегда, так как если диаметр трубы большой, то проще протянуть два параллельных кабеля.
2. Аккуратно расположите кабель в нужном положении. Рекомендуем прокладывать под трубой, если она расположена горизонтально. Крепить лучше всего алюминиевым скотчем по всей длине кабеля. Если вы выбрали способ навивки, то скотч крепите перпендикулярно трубе, обматывайте ее вокруг, соблюдая шаг.
3. После этого нужно дополнительно утеплить проводник, в инструкции производителя обычно указано, какой материал лучше подойдет. Используют вспененный полиэтилен и многие другие материалы. Также важный момент - установка специальных уплотнителей, они понадобятся там, где кабель проходит сквозь изоляцию.
4. Подключение к сети.
Со свободного конца кабеля убираем изоляцию, защитный экран скручиваем в пучок, жилы проводника очищаем. Конец силового провода заделываем и очищаем концы. Подготовленные жилы нужно соединить между собой, для этого можно использовать гильзу, а сверху надеть термоусадку. Можно использовать соединительную коробку, принцип подключения тот же, но еще потребуется герметизация, чтобы влага не попала. Коробку нужно будет крепить скотчем, чтобы избежать повреждения.
5. Финальный этап - проверка системы.
Перед запуском проверьте:
- целостность изоляции кабеля, обратите внимание на сопротивление между оплеткой и проводниками;
- целостность защитного кожуха по всей длине;
- все соединения должны быть герметичны;
- автоматы и предохранители должны быть установлены.
Крепление кабельной системы внутри трубы.
Процесс установки несложный:
1. Изолируем конец проводника;
2. Крепим проводник и герметизируем место, куда вводим его. Чтобы ввести кабель внутрь, нужно использовать специальный комплект для ввода.
3. Устанавливаем теплоизоляцию и защитный кожух.
4. Подключаем к сети, это важно сделать до того, как кабель будет помещен на свое постоянное место.
5. Устанавливаем дополнительные устройства при необходимости (автомат или термостат).
Обогревающий кабель для труб — конструкция
Сейчас в основном можно найти два вида греющих кабелей: резистивный и саморегулирующийся. Мы будем рассмотрели проводники второго вида, потому что они пользуются большим спросом и это вполне заслуженно.
Сам кабель представляет из себя две луженые медные жилы, которые залили смесью полупроводникового полимера и графита - это образует полимерную матрицу. Главным элементом саморегулирующегося кабеля, в отличие от резистивного, как раз и является эта матрица - при воздействии погоды, меняющейся температуры, она изменяет сопротивление, и, следовательно, меняется количество тепловой энергии. Далее идет изолирующий, защищающий от влаги, слой нагревательной части, состоящий из фторполимерного термопласта. Заземляется кабель благодаря экранирующей оплетки из того же материала, что и жилы. Оплетка выполняет и защищающую функцию от электрического и механического повреждения. В зависимости от среды использования есть разные внешние оболочки: если условия не тяжелые, то подойдет полиолефиновый пластикат, а если среда агрессивная, то лучше подойдет фторполимер.
У саморегулирующегося кабеля есть множество преимуществ:
- доступная цена; - высокая эффективность; - низкое электропотребление; - простота в использовании; - большой выбор в магазинах; - монтировать систему можно своими руками;
Саморегулирующийся кабель - это очень полезная и удобная технология, мы отдаем ей свое предпочтение из-за преимуществ, которые присущи только ей.
