Как подключить греющий кабель

Подключение греющего кабеля может показаться пугающей задачей, но при наличии необходимых материалов и знаний это можно сделать быстро и легко. Нагревательные кабели используются для обеспечения локализованного тепла в таких местах, как трубы, резервуары и другие емкости, которые должны оставаться при повышенной температуре по соображениям безопасности или эксплуатации. В данной статье приведены пошаговые инструкции по правильному подключению греющего кабеля, чтобы обеспечить оптимальную производительность и долговечность оборудования.

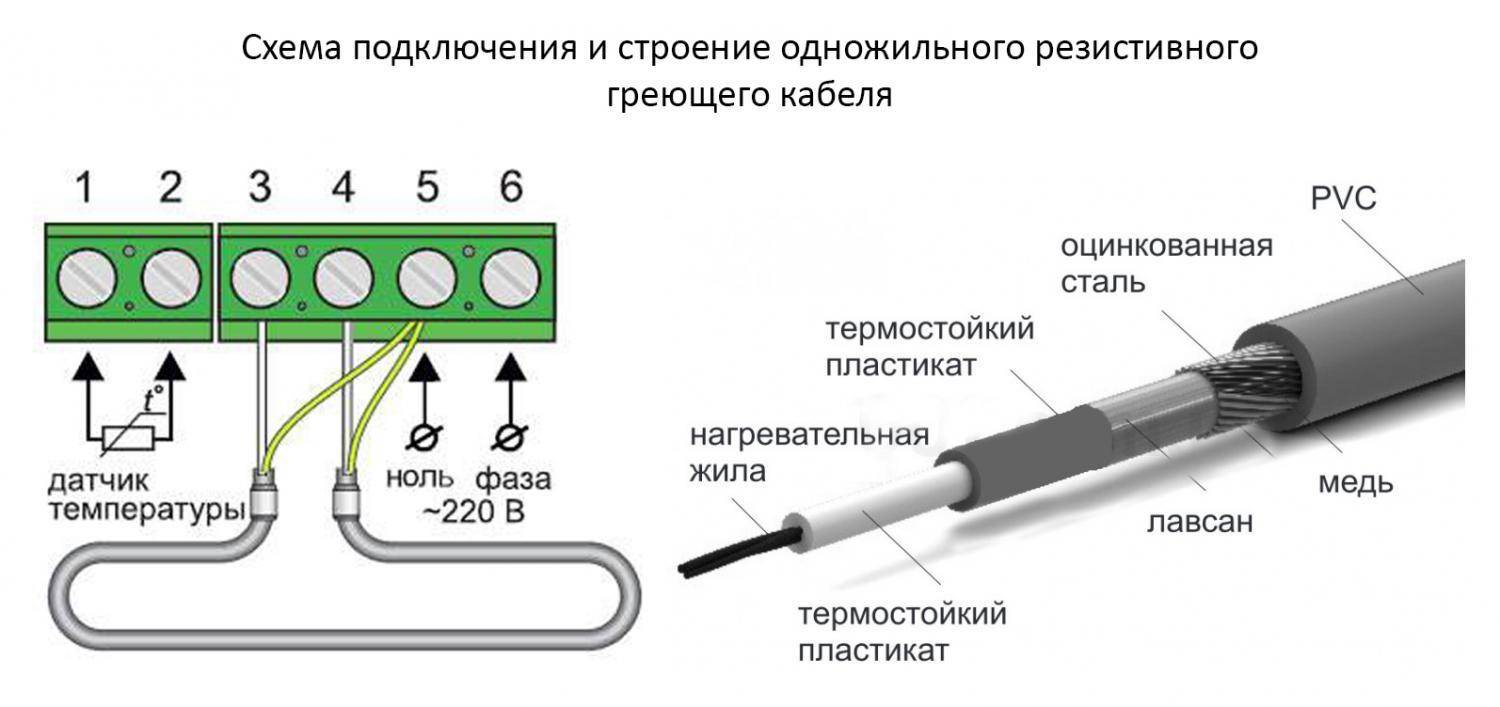

Как подключить греющий кабель. Схема.

Подключите одножильные кабели с обоих концов. Закрепите каждый конец провода на клеммах 3 и 4. Для двухжильного кабеля его нужно подключать только с одного конца для большего удобства.

Клеммы 1 и 2 используются для подключения линии питания, причем клемма 1 является фазной линией, а клемма 2 - нейтральной. Клеммы 6 и 7 подключаются к датчику температуры - полярность здесь соблюдать не нужно (хотя некоторые термостаты могут иметь другую схему подключения).

Для бытового использования длина кабеля для обогрева труб, необходимая для обеспечения достаточной мощности системы, определяется номинальной мощностью выбранного кабеля. Согласно таблице, если номинальная мощность кабеля составляет 36 Вт/м, то в системе можно использовать две жилы с линейной мощностью 16 Вт/м. В отдельных частях трубопровода (как правило, в арматуре), где необходим дополнительный обогрев, кабели прокладываются в соответствии со специальными правилами для этой части. Для резервуаров, установленных на перекрытиях (например, на полу), используются экранированные кабели с мощностью в диапазоне 15-90 Вт/м.

Обычно используется линейный монтаж нагревательного элемента, который предполагает крепление провода снаружи трубы. Если выбранный вами материал имеет низкое значение теплопроводности, то соблюдение технологии монтажа имеет решающее значение для обеспечения хорошей теплоотдачи. Для достижения более высокой теплоотдачи при использовании этого метода лучше всего подходят специальные трубы с заделанным каналом для размещения нагревательного провода.

Чтобы начать установку линейной системы, следует прикрепить полоску алюминиевой фольги по всей длине пластиковой трубы. Это поможет увеличить теплоотдачу. При использовании металлических труб этот шаг необязателен.

Как подключить греющий кабель на трубу

Монтаж саморегулирующихся греющих кабелей в домашних водопроводных системах можно легко выполнить, используя прилагаемое руководство по монтажу. При установке отсоединенных секций греющего кабеля используйте гильзы для герметизации концов и соединений для обеспечения оптимальной работы. Готовые комплекты кабелей поставляются в комплекте с наконечниками, соединителями и силовым кабелем (от 2 до 2,5 м), а также евровилкой для подключения к источнику электроэнергии. Следуйте инструкциям, приведенным в статье по установке нагревательной секции, чтобы убедиться, что все детали надежно закреплены, благодаря чему ваш нагревательный кабель будет работать безопасно и эффективно. При наличии необходимых инструментов и небольшой подготовки вы будете готовы наслаждаться теплом вашего нового нагревательного кабеля в кратчайшие сроки.

Когда речь идет о наружной прокладке греющего кабеля, можно использовать два метода. Линейная укладка предполагает расположение кабелей в одну или несколько прядей по всей длине трубопровода. Количество прядей определяется путем проведения теплотехнического расчета системы. Что касается спиральной укладки, то она предполагает наматывание кабеля вокруг трубы с определенным шагом, который зависит как от его мощности, так и от скорости потери тепла.

Как подключить греющий кабель в трубу

Мощность кабелей, используемых в системе обогрева труб, рассчитывается в зависимости от диаметра трубы, толщины изоляции и температуры окружающей среды. Таблица с необходимыми расчетами для определения мощности кабеля приведена в главе, посвященной этому типу систем обогрева. Для желобов или водостоков размером менее 150 мм следует использовать две нити провода, в то время как для более широких труб потребуется три нити. Кроме того, пластиковые трубы необходимо обогревать кабелем мощностью 30 Вт/м, в то время как для железных труб требуется кабель мощностью 40 Вт/м. При установке системы обогрева кровли важно выбрать подходящую мощность кабеля, чтобы обеспечить ее эффективную работу.

Начните с осторожного проталкивания покрытого изоляцией конца кабеля через тройник и в водопроводную трубу. Не тяните и не дергайте резко; старайтесь избегать острых углов и прямых углов. После введения всей секции нагревательного кабеля убедитесь, что он правильно загерметизирован в месте ввода для успешной работы. Следуя этим инструкциям, вы обеспечите правильную установку вашей системы для оптимальной работы.

Как подключить греющий кабель к терморегулятору

Перед тем, как подключить греющий кабель к терморегулятору, важно проверить, что греющий кабель и терморегулятор совместимы. Разные модели терморегуляторов одинакового типа (например, 230V) могут иметь различные требования к проводке и подключениям. Обратитесь к инструкциям производителя нагревательного кабеля и термостата, чтобы определить правильный тип необходимых соединений.

Далее необходимо подготовить греющий кабель к подключению, сняв часть внешней оболочки и прорезав внутреннюю изоляцию вокруг каждого провода. Для этого можно использовать либо острый нож, либо инструмент для снятия изоляции. При разрезании изоляции следует соблюдать осторожность, чтобы не повредить оголенные провода.

После того как провода будут обнажены, их необходимо соединить в соответствии с их цветами. Важно, чтобы они были подключены правильно, поэтому перед выполнением любых постоянных соединений лучше всего дважды проверить их, используя электрическую ленту или термоусадочную трубку вокруг каждого провода для обеспечения безопасного соединения.

Наконец, провода следует подключить к клеммам термостата с помощью клеммных винтов. Надежно затяните каждый винт, но будьте осторожны, не перетягивайте, так как это может привести к повреждению кабелей или клемм. После завершения всех проводов важно проверить их на наличие короткого замыкания или других проблем перед включением системы в сеть. После проверки нагревательный кабель и термостат готовы к работе!

Как подключить греющий кабель для канализации правильно

Кабель может быть установлен вдоль трубы по прямой линии или обернут вокруг трубы по касательной. Для фиксации провода на месте используется лента или синтетическая кабельная лента, расстояние между точками крепления не должно превышать 200 мм. Для более эффективной теплопередачи часто используют алюминиевую фольгу, которой оборачивают трубу перед присоединением нагревательного кабеля. Этот способ установки особенно рекомендуется при установке на пластиковые изделия, так как они имеют более низкую теплопроводность, чем металлические материалы.

Для достижения оптимальных результатов важно отметить, что все компоненты должны быть установлены правильно и в соответствии с действующими правилами для правильного функционирования системы отопления. Кроме того, важно, чтобы кабели были надежно закреплены на трубах с помощью кабельного ввода. Соблюдение этих рекомендаций поможет обеспечить надежное и эффективное распределение тепла в вашем доме.

В целом, правильный монтаж нагревательных кабелей для жилых помещений является залогом безопасной и эффективной работы системы. Принятие во внимание всех элементов, начиная от мощности и заканчивая способом крепления кабеля к трубам, является залогом достижения оптимальных результатов при соблюдении правил безопасности. При правильном подходе вы сможете обеспечить надежный источник тепла в своем доме!
