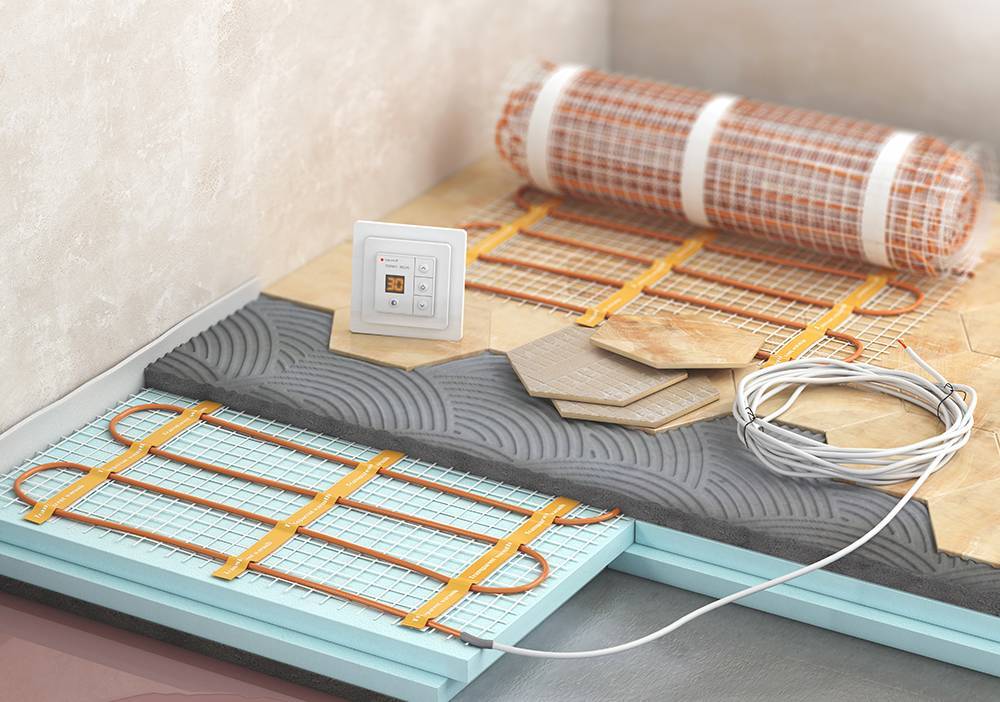

Как подключить электрический теплый пол

Эффективная система отопления крайне необходима в регионах с холодным климатом и даже там, где средняя температура не опускается зимой ниже -5°C. Важно иметь отопление, которое способно обогревать помещение в нужном режиме и в любое время. Лучший выбор для частных домов и квартир, это независимый тёплый электрический пол. Его возможно эксплуатировать в любых условиях и в широких диапазонах температур. Единственное, что нужно, это установить хорошие нагревательные элементы и многофункциональный терморегулятор, чтобы иметь доступ к разным режимам работы в зависимости от погоды.

Каждый, кто хочет сделать дома тёплый пол задаётся вопросом сколько времени потребуется на монтаж и как подключить электрический теплый пол, если делать всё самостоятельно. Спроектировать, соединить, подключить и накрыть электрический пол вполне возможно без посторонней помощи. Это может быть времязатратным процессом, но осуществимым, однако если проблемы с ИК плёнкой исправить легко, любые допущенные в ходе монтажа ошибки с кабелем будут стоить дорого — придётся разрушать стяжку и делать её потом повторно.

Как подключить электрический теплый пол — инструменты и оборудование

Всё начинается с расчёта требуемого количества нагревательных элементов. Проектирование важный процесс. Расчёты необходимо делать так, чтобы 70% комнаты или свободного пространства были обогреваемыми. Если объект утеплён, то требуемая мощность на м² должна быть в диапазоне от 40 Вт/М². В большинстве случаев оптимальным считается мощность от 100 Вт/М².

Таким образом на квартиру или дом с площадью 100 м² будет потребление примерно 4-10–кВт/ч. Для обычной квартиры, где проводка рассчитана на нагрузку примерно 5 кВт иногда необходимо проводить отдельную линию для питания от щитка или снижать нагрузку путём оптимизации мощности системы. К каждому нагревательному элементу производитель предоставляет документацию с характеристиками. Благодаря этому расчёты выполнять легко. Из инструментов, которые точно понадобятся, чтобы собрать схему из кабеля или уложить плёнку потребуются (опционально для каждого типа пола):

• оборудование для штробления;
• монтажная лента или хомуты, монтажная сетка;
• пассатижи, молоток, кусачки, ножницы;
• материал для изоляции контактов;
• паяльник или клеммы;
• нагревательные элементы;
• изоляция.

Помимо вышеупомянутого нужно приготовить терморегуляторы и датчики температуры. Цементная смесь может понадобиться для заделывания каналов для укладки кабеля в случае штробления. Также могут использоваться другие инструменты.

Как подключить электрический теплый пол к сети

Каждый, кто планирует самостоятельно сделать автономную систему отопления должен знать, как подключить электрический теплый пол к сети. Кабель, маты и плёнка запитываются от электрической сети, но через терморегулятор. Поэтому промежуточным будет именно контроллер температуры. Его подключаем по схеме ноль и фаза. Если хочется, чтобы вся система работала от розетки, то к терморегулятору подключается провод от розетки. Можно добавлять автоматические выключатели. Оптимальной высотой для крепления регулятора считается 1,5 метра.

На каждом подобном оборудовании клеммы находятся сзади и у них практически всегда есть техническое обозначение. Если они расположены в один ряд, то первые две часто предназначены для питания, а последующие для кабеля и датчиков. Это необходимо проверять. Качественные устройства имеют в комплекте инструкцию по подключению. Перед фиксированием датчиков и завершением монтажа имеет смысл проверить всё на работоспособность и правильность считывания информации о температуре. Для этого потребуется тепловизор. Необязательно иметь профессиональную модель — можно обойтись и "бытовой" моделью.

Как подключить электрический теплый пол: схема

Как подключить электрический теплый пол, схема которого подразумевает использование автоматического выключателя, датчиков, одножильного или двужильного кабеля, а также плёнки, можно узнать, если взглянуть на схему. В данном случае подключение выполняется в следующей последовательности:

• сеть — автоматический выключатель;
• автоматический выключатель — терморегулятор;
• терморегулятор — кабель — датчики.

Если кабель одножильный, то он возвращается к терморегулятору. Двухжильные опции не требуют возврата.

Самостоятельное подключение возможно, но при отсутствии опыта с монтажом могут возникнуть проблемы и даже ошибки. Стоит помнить, что система работает от электрического тока и он бывает опасен. Плохая изоляция контактов допускает утечки и замыкания, а это как минимум повлияет на комфорт от эксплуатации нагревательных элементов. Чтобы избежать всех вышеупомянутых трудностей лучше пользоваться услугами квалифицированных специалистов.
