Греющий кабель в трубу монтаж

Если вы вам необходимо защитить трубы в холодное время года, то отличным решением станет греющий кабель. Он способен защитить все типы труб от образования наледи, появления ледяных заторов, а также поломок и выхода всего оборудования из строя. Для того чтобы он функционировал качественно важно провести правильный монтаж. Во время установки кабеля в трубу важно учесть ряд факторов.

Греющий кабель в водопроводную трубу монтаж

В первую очередь перед тем, как начинать монтаж необходимо подготовить все инструменты. Вам потребуется:плоскогубцы (чтобы отрезать кабель нужной длины), набор термоусадочных муфт (для соединения греющего кабеля с силовым, а также герметизации его конца), строительный фен (для усадки термоусадочных муфт), а также сам силовой кабель с вилкой, для подключения всей системы к сети.

Установку греющего кабеля в трубопровод необходимо проводить в несколько этапов:

• На первом этапе нужно подготовить греющий кабель. Зачистите его на конце, наденьте сверху термоусадочные муфты и соедините с их помощью греющий кабель с силовым. Поверх места стыка также наденьте большую термоусадочную муфту и усадите её с помощью строительного фена.

• На втором этапе необходимо ввести кабель в трубу. Осуществить это можно с помощью тройника, протянув его на протяжении длины всей трубы.

• Кабель может быть введёт в любую трубу, диаметром от 16 до 40 миллиметров. Ввод осуществляется под углом 120 или 180 градусов, это позволит его установить таким образом, чтобы он не проходил перпендикулярно направлению течения воды.

• На финальном этапе необходимо установить термостат и подключить греющий кабель к общей электросети.

• Если система работает правильно, то вы можете начинать пользоваться ей.

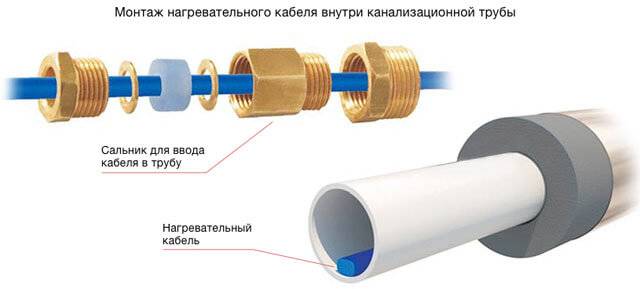

Греющий кабель внутрь трубы монтаж.

Монтаж греющего кабеля внутри трубы также можно проводить еще одним способом с применением сантехнического узла. Для этого вам необходимо:

Зачистите греющий и силовые кабеля на несколько сантиметров, соедините их друг с другом с помощью термоусадочных муфт.

Сверху наденьте еще одну термоусадочную муфту для полной гидроизоляции места стыка.

Введите кабель в трубу на нужное расстояние с помощью тройника и ряда сантехнических приспособлений, после чего проверьте работоспособность всей системы. Ввод кабеля рекомендуется осуществлять не под прямым углом к направлению течения воды, так как в этом случае изделие будет испытывать излишне высокие нагрузки.

В заключение монтажа на стену дома устанавливается интерфейс управления со встроенным в него терморегулятором, с помощью которого можно изменять предельную температуру, до которой кабель будет нагреваться.

Греющий кабель под 90 градусов

Если вам требуется установка греющего кабеля для внешней запоры арматуры, то необходимо учесть ряд нюансов.

В таких ситуациях предусматривается петля под 90 градусов с запасом кабеля, проходящего по трубопроводу. После этого кабелем нужно обернуть всю запорную арматуру, покрывая полностью всю площадь через вентиль. Получается своеобразная восьмерка, когда верхний конец обхватывается снизу вверх с обеих сторон, а после разворачивается и также охватывает конструкцию с другой стороны.  Благодаря такому методу установки можно проводить обслуживание и ремонт запорной арматуры без демонтажа греющего кабеля.

Сделать греющий кабель в трубу

Для того чтобы монтаж был осуществлен по всем правила обязательно следует соблюсти ряд условий:

• Если вы планируете проводить установку на пластиковые трубы, то необходимо обеспечить дополнительную защиту с использованием алюминиевой прослойки из фольги.

• В случае если длина отрезка греющего кабеля составляет менее 1.4 метров, то он монтируется к трубопроводным вентилям и фланцам.

• Не допускайте пересечения резистивного варианта во избежание перегрева и поломки системы.

• Перед тем как запустить систему в работу, тщательно проконтролируйте защиту от влаги и других внешних воздействий.

• Перед тем как приобрести кабель, определитесь с его общей длиной должен совпадать с длиной трубы.

• Вместе с кабелем стоит сразу приобрести дополнительные расходные материалы, которые пригодятся во время монтажа:комплект муфт, сальник и секцию провода с евровилкой.

• Для того чтобы греющий кабель работал без перебоев и поломок во время подключения его электричеству, лучше всего вывести его на отдельную линию питания.

• Для того  чтобы защитить линию от повреждения обмотки установите на него УЗО и отдельный, дополнительный выключатель.

Соблюдение этих правил позволит вам правильно смонтировать греющий кабель и обеспечить его бесперебойную работу.
