Греющий кабель для водопровода внутри трубы монтаж

Внутренний греющий кабель для водопровода монтаж

Ввод кабеля в трубу осуществляется через набор обыкновенных сантехнических фитингов (тройник), однако в комплект также входит специальный резиновый уплотнитель (через который и вводится в трубу непосредственно сам греющий кабель).

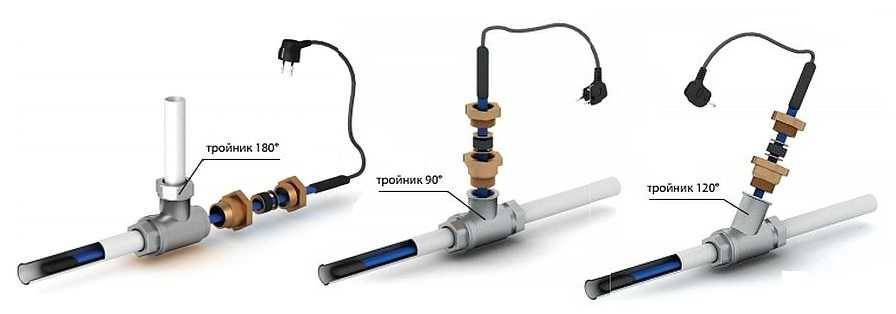

Виды монтажа отличаются тем, под каким углом осуществляется ввод кабеля в трубу:

• 180 градусов

• 120 градусов

• 90 градусов

Рекомендуется выбирать 180 или 120, чтобы кабель был не перпендикулярно течению воды, а по или против него, так как благодаря такому подходу будет исключен риск перегибов и переломов.

Греющий кабель для водопровода в трубу монтаж

Кабель может быть введён в любые трубы из ПНД диаметром от 20 до 40 миллиметров изнутри. Само монтаж осуществляется по следующему алгоритму:

1. Подготовка нагревательного кабеля – сначала производят коцевую герметизацию конца кабеля (зачищают и закрывают парой термоусадок различного диаметра), после этого устанавливается сальник, который выполняет герметизирующую функцию, при вводе кабеля в водопровод. В конце к греющему кабелю подсоединяют силовой провод и вилку (с помощью которых он будет впоследствии подключен к электрической сети).

2. Ввод греющего кабеля в трубу – изолированный конец протягивают через тройник на входе, проталкивают кабель по всей длине трубы, герметизируют вход с помощью зажимных втулок, крепления плотно закручивают посредством гаечного ключа.

3. Подключение к электричеству – в заключении кабель подключают к сети, путём простого вставления вилки в розетку. Розетка может быть любой.

После этого нужно провести тестирование и, если результат вас удовлетворит, кабелем можно начинать пользоваться.

Греющий кабель для водопровода внутри трубы монтаж — комплектующие

Для того чтобы произвести монтаж греющего кабеля внутрь водопровода, вам потребуется:

1. Непосредственно сам греющий кабель.

2. Термоусадочные муфты («колпачки») – для герметизации концов кабеля.

3. Тройник с сальником для того, чтобы правильно ввести греющий кабель в трубу.

4. Вилка для подключения кабеля к розетки.

5. Строительный фен – для того, чтобы закреплять термоусадочные элементы.

6. Пассатижи – для зачистки и откусывания кабеля.

Кроме того, для монтажа сальника нужен будет гаченый ключ соответствующего диаметра.

Cальник для ввода греющего кабеля в трубу

Сальник представляет собой комплект из нескольких элементов, при монтаже которых кабель герметично вводится в тройник и может выполнять свои функции. Элементы сальника:

• Две втулки зажимных

• Несколько шайб

• Резиновый уплотнитель

Они крепятся к тройнику с помощью гаченого ключа.

Муфта для ввода греющего кабеля в трубу

Термоусадочные муфты представляют собой полимерные изделия в виде трубки или колпачка. Они используются для соединения силового и греющего кабелей, а также для герметизации конца греющего кабеля.

Заглушка для греющего кабеля

Концевая муфта – это, собственно, муфта в виде колпачка, которая используется для герметизации конца кабеля. Для того, чтобы смонтировать её, нужно будет зачистить термоусадочный кабель на конце и, с помощью матрицы, надеть на него первую концевую муфту. После этого она закрепляется посредством строительного фена, а сверху надевается ещё одна (более широкая) муфта.
